Wtrysk bezpośredni a pośredni - dlaczego jeden zbiera nagar

To jedno z najczęstszych pytań, jakie słyszymy: „Mój poprzedni samochód jeździł 300 tysięcy bez żadnego czyszczenia dolotu, a w nowym słyszę o tym po 60 tysiącach. Co się zmieniło?".

Odpowiedź mieści się w jednym słowie: wtrysk. A dokładniej - w miejscu, w którym wtryskiwacz podaje paliwo. Ta pozornie drobna różnica konstrukcyjna decyduje o tym, czy Twój silnik zbiera nagar na zaworach ssących, czy nie. I to nie jest kwestia jakości auta, marki ani tego, jak o nie dbasz - to czysta konsekwencja fizyki.

W tym wpisie tłumaczymy różnicę do końca: jak działa jeden układ, jak drugi, dlaczego jeden sam czyści zawory, a drugi je zaniedbuje, skąd w ogóle wzięła się ta zmiana i co możesz z tym zrobić. To wiedza, która pozwoli Ci zrozumieć własny silnik lepiej niż niejeden mechanik.

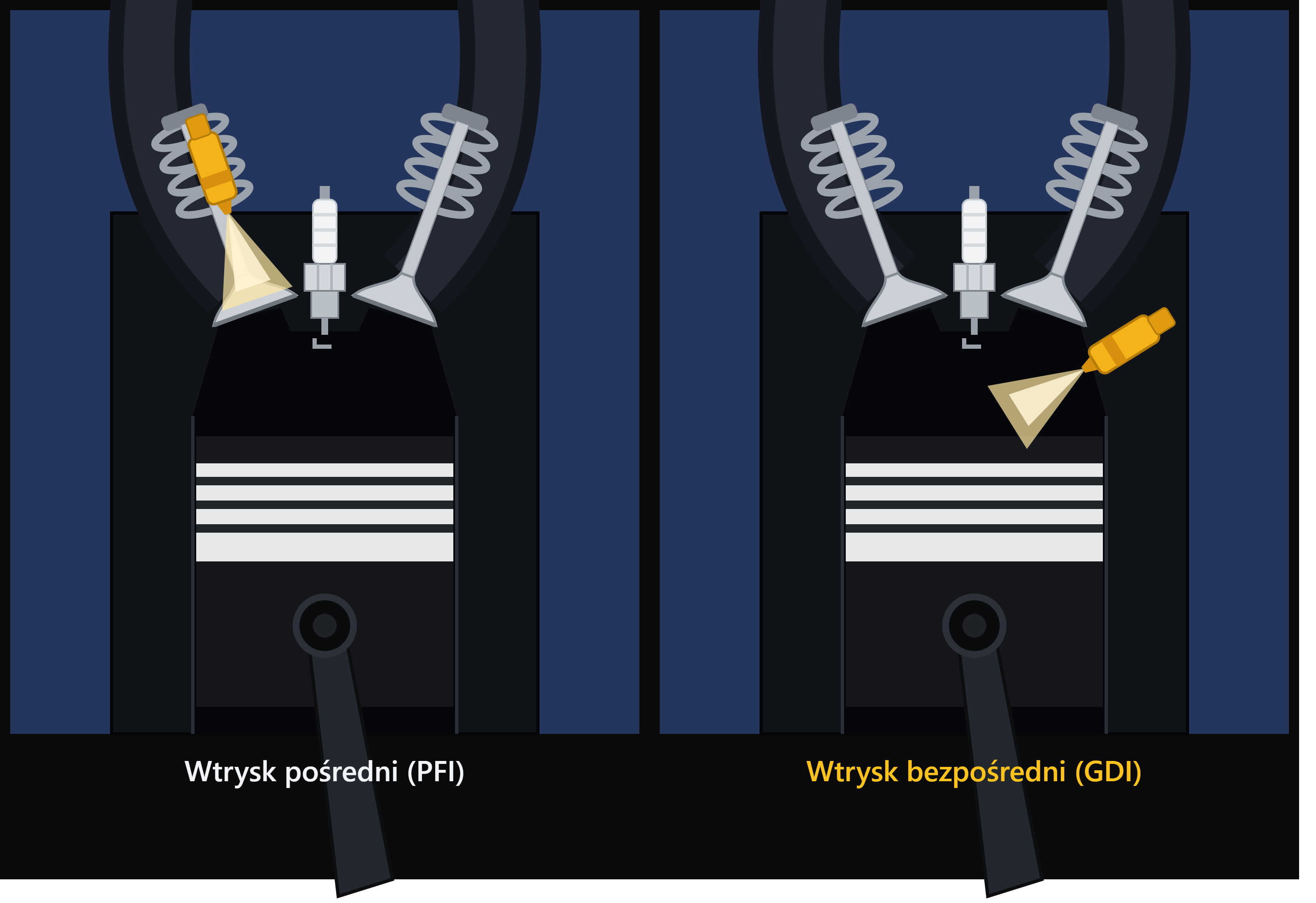

Dwa sposoby podania paliwa

Silnik benzynowy potrzebuje trzech rzeczy do pracy: powietrza, paliwa i iskry. Powietrze wpada przez układ dolotowy, iskra przychodzi ze świecy. Pytanie brzmi: gdzie do tego układu wstrzyknąć paliwo?. Historia motoryzacji dała dwie odpowiedzi.

Wtrysk pośredni (MPI / PFI) - paliwo przed zaworem

W starszym rozwiązaniu, zwanym wtryskiem pośrednim (po angielsku port fuel injection, PFI, albo multi-point injection, MPI), wtryskiwacz jest umieszczony w kanale dolotowym, tuż przed zaworem ssącym.

Paliwo jest rozpylane do kanału, miesza się z powietrzem jeszcze przed wejściem do cylindra i przepływa przez zawór ssący w drodze do komory spalania. Kluczowe słowo to „przepływa" - bo strumień paliwa dosłownie omywa zawór po drodze.

Wtrysk bezpośredni (GDI / DI) - paliwo prosto do cylindra

W nowszym rozwiązaniu, zwanym wtryskiem bezpośrednim (gasoline direct injection, GDI, albo po prostu DI), wtryskiwacz jest wkręcony bezpośrednio w głowicę i podaje paliwo prosto do komory spalania, pod bardzo wysokim ciśnieniem - rzędu 200-350 barów.

Paliwo trafia od razu do cylindra, z pominięciem kanału dolotowego. Zawór ssący wpuszcza wtedy do cylindra samo powietrze - paliwo pojawia się dopiero za nim, już w komorze spalania.

Ta różnica - paliwo przed zaworem kontra paliwo za zaworem - jest źródłem całego problemu z nagarem. Więcej o samym nagarze piszemy w osobnym kompendium: Nagar w silniku - co to jest i jak go usunąć.

Efekt samoczyszczenia - klucz do zrozumienia

Teraz najważniejsza część, która wyjaśnia wszystko.

Jak wtrysk pośredni sam czyści zawory

W silniku z wtryskiem pośrednim benzyna omywa tylną stronę zaworu ssącego przy każdym cyklu pracy - tysiące razy na minutę. Nowoczesne paliwa zawierają pakiet detergentów, więc ten strumień nie tylko przepływa, ale i aktywnie zmywa wszelkie osady, zanim zdążą się zapiec.

To zjawisko jest tak dobrze znane inżynierom, że opisano je wprost w literaturze patentowej. W jednym z patentów dotyczących silników z wtryskiem bezpośrednim czytamy, że w silnikach z wtryskiem pośrednim mieszanka benzyny i powietrza przepływająca przez kanał dolotowy czyści osady węglowe, które w innym wypadku gromadziłyby się na zaworze ssącym.

Innymi słowy: silnik z wtryskiem pośrednim ma wbudowany, automatyczny mechanizm samoczyszczenia. Nie musisz nic robić - paliwo robi to za Ciebie przy każdym obrocie wału.

Dlaczego wtrysk bezpośredni tego nie robi

W silniku z wtryskiem bezpośrednim paliwo nigdy nie dotyka zaworu ssącego. Ten sam patent stwierdza to bez ogródek: ponieważ paliwo nie jest zasysane przez zawór ssący, nie ma przepływu paliwa, który usuwałby osady węglowe gromadzące się na zaworze.

Mechanizm samoczyszczenia po prostu przestał istnieć. Zawór ssący został sam - i to samotny w bardzo nieprzyjaznym towarzystwie, o czym za chwilę.

Skoro nie ma czyszczenia, to co osiada

Zawór przestał być omywany paliwem, ale nie znaczy to, że nic się na nim nie dzieje. Wręcz przeciwnie - dostaje dwa strumienie brudu, które teraz nie mają się jak zmyć.

Układ odmy (PCV). Ze skrzyni korbowej odprowadzane są gazy zawierające mgłę olejową. W nowoczesnych silnikach trafiają z powrotem do dolotu - i osiadają na gorącym zaworze, gdzie się zapiekają.

Recyrkulacja spalin (EGR). Część spalin wraca do dolotu, niosąc sadzę, która skleja się z mgłą olejową.

Te dwa strumienie istniały też w silnikach z wtryskiem pośrednim - ale tam paliwo zmywało ich efekty na bieżąco. W silniku bezpośrednim nie ma już czym ich zmyć, więc mgła olejowa i sadza zapiekają się na rozgrzanym zaworze w twardą, porowatą skorupę. Warstwa po warstwie, przez dziesiątki tysięcy kilometrów.

Jeden z użytkowników branżowego forum ujął to celnie: recyrkulacja spalin i gazy ze skrzyni korbowej trafiają do dolotu niezależnie od rodzaju wtrysku - ale wtrysk pośredni z założenia pozwala paliwu omywać zawory i utrzymywać je w czystości, podczas gdy wtryskiwacze w silniku bezpośrednim rozpylają paliwo prosto do komory, omijając zawory ssące.

Dlaczego w ogóle wprowadzono wtrysk bezpośredni

Skoro wtrysk bezpośredni stwarza problem z nagarem, po co go w ogóle wprowadzono? Bo daje realne, wymierne korzyści - i to spore.

Literatura patentowa potwierdza, że silniki z wtryskiem bezpośrednim wykazują zwiększoną sprawność i wysoką moc w porównaniu ze standardowymi silnikami z wtryskiem pośrednim, a poziom emisji można kontrolować dokładniej. To dlatego producenci masowo przeszli na tę technologię - wymuszały to zresztą coraz ostrzejsze normy emisji spalin.

Problem w tym, że - jak ujmuje to jeden z patentów - mimo licznych zalet technologia ta jest obarczona istotną wadą: nagarem gromadzącym się na zaworach ssących, który z czasem ogranicza przepływ powietrza i odbiera moc. Konstruktorzy zyskali sprawność, ale stracili mechanizm samoczyszczenia.

Historia w pigułce

Warto wiedzieć, skąd ta zmiana się wzięła, bo to nie stało się z dnia na dzień.

Wtrysk bezpośredni w silnikach benzynowych spopularyzowała na masową skalę Mitsubishi w 1995 roku (silniki GDI). W kolejnych latach technologię przejęli praktycznie wszyscy producenci, napędzani zaostrzającymi się normami emisji. Grupa VAG wprowadziła oznaczenia FSI i TSI, BMW swoje silniki serii N, a potem B, Ford linię EcoBoost.

Efekt uboczny - masowy problem z nagarem - ujawnił się kilka lat później, gdy pierwsze roczniki zaczęły osiągać wyższe przebiegi. To wtedy warsztaty na całym świecie zaczęły masowo oferować orzeszkowanie jako odpowiedź na nową, powszechną usterkę.

Który układ ma Twój silnik

Najprostszy sposób to sprawdzić oznaczenie silnika. Wtrysk bezpośredni oznaczają najczęściej:

Jeśli masz któreś z tych oznaczeń - Twój silnik zbiera nagar na zaworach i temat Cię dotyczy. Jeśli masz starszy silnik bez tych skrótów, najprawdopodobniej ma wtrysk pośredni i problem praktycznie go nie dotyczy.

Rozwiązanie inżynierów: podwójny wtrysk

Skoro problem jest znany, producenci znaleźli na niego sprytną odpowiedź - i to najlepszy dowód, że problem jest realny.

Część nowszych konstrukcji ma oba układy naraz: bezpośredni do mocy i sprawności, oraz pośredni, który okresowo omywa zawory ssące paliwem i utrzymuje je w czystości. Taki układ nazywa się podwójnym wtryskiem. Klasyczny przykład to Toyota D-4S, ale stosują go też inni producenci, na przykład część silników Forda.

Zastanów się nad tym przez chwilę: inżynierowie dołożyli drugi, kompletny układ wtryskowy - z dodatkowymi wtryskiwaczami, przewodami i sterowaniem - żeby rozwiązać problem nagaru. To nie jest tania decyzja. Gdyby problem był wyolbrzymiony, nikt by się na taki koszt nie zdecydował. To najmocniejszy dowód, że nagar na zaworach w silnikach bezpośrednich jest realną, poważną wadą konstrukcyjną.

Co możesz zrobić, jeśli masz wtrysk bezpośredni

Nie da się zmienić konstrukcji silnika, ale można spowolnić narastanie nagaru:

1. Separator oleju (oil catch tank) - wyłapuje mgłę olejową z odmy, zanim trafi do dolotu. Atakuje główne źródło problemu.
2. Dobry olej w aktualnej specyfikacji (API SP, ILSAC GF-6) - mniejsza skłonność do tworzenia osadów.
3. Krótsze interwały wymiany oleju - mniej lotnych frakcji.
4. Regularne dłuższe trasy - silnik osiąga temperaturę, lepsza wentylacja skrzyni korbowej.
5. Sprawny EGR i odma.

Uwaga na jedną pułapkę: dodatek do paliwa nie wyczyści Ci zaworów w silniku z wtryskiem bezpośrednim. Skoro paliwo nie dociera do zaworów ssących, to dodatek wlany do baku też tam nie dotrze. Może być najlepszy na świecie i tak przepłynie obok. Wyjaśniamy to szczegółowo: Środek do usuwania nagaru z zaworów.

A gdy nagar już się nazbiera, jedyną skuteczną metodą jest mechaniczne czyszczenie - orzeszkowanie. Skoro paliwo nie dociera do zaworów, chemia też nie, więc osad trzeba zbić fizycznie. Jak to wygląda: Orzeszkowanie dolotu - co to jest i kiedy jest potrzebne.

Najczęstsze pytania

Czy wtrysk bezpośredni jest gorszy od pośredniego? Nie gorszy, inny. Daje więcej mocy, niższe spalanie i emisję - ale kosztem podatności na nagar. To kompromis, na który poszli wszyscy producenci pod presją norm emisji.

Czy mój stary silnik z wtryskiem pośrednim w ogóle łapie nagar? Na zaworach ssących praktycznie nie, bo paliwo je omywa. Osady mogą się zbierać w komorze spalania, ale to inny, znacznie mniejszy problem.

Mam podwójny wtrysk. Muszę czyścić dolot? Znacznie rzadziej albo wcale - pośredni układ okresowo omywa zawory. To najlepsza z punktu widzenia nagaru konstrukcja.

Dlaczego producenci nie wrócą po prostu do wtrysku pośredniego? Bo nie spełniłby dzisiejszych norm emisji i zużycia paliwa. Wtrysk bezpośredni jest sprawniejszy - dlatego dokłada się raczej drugi układ (podwójny wtrysk), niż rezygnuje z bezpośredniego.

Skąd wiem, jaki mam wtrysk, jeśli nie znam oznaczenia? Podaj nam markę, model, rok i pojemność - powiemy od ręki. Można to też sprawdzić w danych technicznych auta.

Masz wtrysk bezpośredni? Sprawdzimy dolot

Jeśli Twój silnik ma wtrysk bezpośredni (TSI, FSI, GDI, EcoBoost i pokrewne), prędzej czy później temat nagaru Cię dotyczy - to wynika z konstrukcji, nie z zaniedbania. Jesteśmy pracownią w Rzeszowie przy ul. Prof. Ludwika Chmaja 4, wyspecjalizowaną wyłącznie w czyszczeniu układów dolotowych.

Inspekcja endoskopem jest bezpłatna - sprawdzimy, ile nagaru jest na Twoich zaworach, zanim zdecydujesz o czymkolwiek. Jeśli kanały są czyste, powiemy wprost.

Obsługujemy kierowców z Rzeszowa oraz Łańcuta, Dębicy, Ropczyc, Sędziszowa Małopolskiego, Boguchwały, Tyczyna, Głogowa Małopolskiego, Strzyżowa, Kolbuszowej, Leżajska, Mielca, Jasła, Krosna i Przeworska.

Chcesz wiedzieć, czy Twój silnik zbiera nagar i w jakim jest stanie? Zadzwoń pod 723 873 974 albo napisz do nas - podaj model i silnik, a powiemy, czego się spodziewać. Ceny czyszczenia znajdziesz w cenniku.

Źródła:

• US Patent 6,178,944 - Valve cleaning method for direct injection spark ignition engine (opis braku samoczyszczenia w silnikach GDI)
• US Patent 10,267,227 - Systems for the reduction or elimination of intake valve deposits in GDI engines (zalety i wada wtrysku bezpośredniego)
• Materiały techniczne dotyczące porównania PFI i GDI (CJ Pony Parts, AutoParts WD, 2024-2026)
• Specyfikacje olejów API SP oraz ILSAC GF-6
